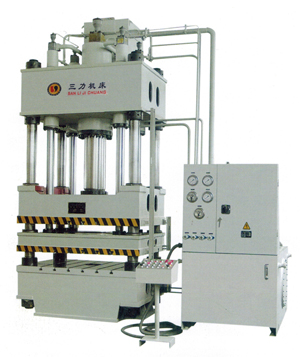

Y28系列双动薄板拉伸液压机

性能特点:
1、四柱结构、框架式结构,协同导向系统。
2、故障诊断功能
3、全面安全防护确保安全生产
可选配附件: □滑块比例调速装置 □液压垫比例调压装置
□光幕安全保护装置 □油加热或冷却装置 □模具保护装置
□位移传感装置 □换模小车 □触摸式工业显示屏
□打料装置(液压式或机械式) □换模用浮动导轨和滚动托架
□电源插座 □模具照明灯 □不回收式电脑程控导轨润滑装置
□模具快速夹紧机构 □移动工作台
适用领域: 本系列液压机适用于金属薄板二次拉伸成形,满足多平面复杂结构的压制。 特别适用于以下领域:金属容器类、大型汽车覆盖件及零件、各种模具的调试、摩托车、航天航空。

Y28系列双动薄板拉伸液压机技术参数
项目
单位
Y28-150/200
Y28-200/315
Y28-250/400
Y28-300/500
Y28-400/630
Y28-500/800
Y28-630/1030
Y28-800/1300
Y28-1200/2000
Y28-1600/2400
公称力
KN
2000
3150
4000
5000
6300
8000
10300
13000
20000
24000
拉伸力
KN
1500
2000
2500
3000
4000
5000
6300
8000
12000
16000
压边力
KN
500
1150
1500
2000
2300
3000
4000
5000
8000
8000
液压垫力/顶出力
KN
500
630
1000
1000
1000
1600
2500
4000
5000
5000
拉伸滑块行程
mm
570
800
800
900
1100
1300
1300
1600
1500
1500
压边滑块行程
mm
570
800
800
900
1000
1200
1200
1500
1400
1400
液压垫行程
mm
250
300
300
350
300
300
350
400
400
400
拉伸滑块尺寸
左右
mm
600
800
1200
1200
1600
2200
2200
3200
3800
2800
前后
mm
600
700
800
900
1000
1700
1500
1700
1700
1600
压边滑块尺寸
左右
mm
900
1500
1600
1800
2600
3200
3200
4000
4500
3500
前后
mm
900
1200
1200
1400
1800
2400
2200
2500
2500
2500
液压垫
尺寸
左右
mm
600
900
1250
1300
1700
2300
2400
3200
3600
2365
前后
mm
600
700
800
1000
1200
1800
1600
1800
1850
1450
工作台
尺寸
左右
mm
900
1500
1600
1800
2600
3200
3200
4000
4500
3500
前后
mm
900
1200
1200
1400
1800
2400
2200
2500
2500
2500
拉伸滑块开口高度
mm
900
1500
1500
1500
1800
1800
2200
2300
2100
2200
压边滑块开口高度
mm
900
1500
1500
1500
1700
1700
2100
2200
2000
2100
工作台距地面高度
mm
500
500
500
500
400
400
400
300
300
300
拉伸滑块速度
空程下行
mm/s
160
≥100
≥100
150
>250
>250
>270
400
350
350
工作
mm/s
14-25
10
10
10
5-14
12-25
10-30
20-40
20-40
15-33
回程
mm/s
180
慢50
快100
慢50
快100
90
200
120
250
300-350
330
330
压边滑块速度
空程下行
mm/s
100
≥100
≥100
50
>250
250
>270
400
350
350
工作
mm/s
8
10
10
22
12-40
16-40
15-40
12-25
40
37
回程
mm/s
65
慢50
快100
慢50
快100
35
200
150
250
200-250
330
330
外形尺寸
左右
mm
2310
4150
4950
4070
5400
5800
6200
6200
6400
5700
前后
mm
950
1300
1500
1648
3600
3800
4000
4000
3500
4000
电机总功率
KW
22
44
44
48
110
133.7
155
250
320
330
