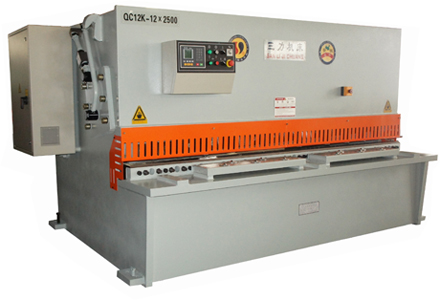

QC12K液压摆式数控剪板机

剪板机,折弯机,卷板机
数控剪板机精度国家标准编号:GB/T 28762-2012
(我公司为国家标准起草单位之一)
剪板机,折弯机,卷板机
剪板机,折弯机,卷板机
剪板机,折弯机,卷板机
剪板机,折弯机,卷板机



机床性能特点:
1、采用全钢焊接结构,有足够的强度与刚性。
2、液压传动系统,操作安全可靠,外形美观。
3、设有快速灵活的间隙调节机构,剪切精度高。
4、设有灯光对线装置,便于划线剪切。
5、后档料尺寸及剪切次数有E20数控系统、 滚珠丝杆装置。
6、机床左右及后面设有安全防护栅装置、电器柜设有开门断电及前后设有紧急开关装置,带有防护罩脚踏开关,以保证工作时操作安全。

主要外购件生产厂家:
1、液压系统:选用上海勇民液压件制造有限公司
2、电器元件:选用欧姆龙电器
3、按钮:选用西安机床电器厂
4、油泵:选用上海技圣高压油泵厂
5、油缸:选用马鞍山裕华液压件厂
6、密封圈:选用进口(日本)
7、数控系统选用;埃斯顿公司E20剪板机系统
8、后档料滚珠丝杆选用:进口台湾尚赢公司



剪板机,折弯机,卷板机

QC12K系列液压摆式数控剪板机主要参数

产品 规格
外形尺寸(mm)
可剪板厚(mm)
可剪板宽(mm)
板材强度牛顿
剪切角度
行程次数/分
后挡料距离(mm)
电机功率(kw)
重量(T)
4×2500
2990×1650×1620
4
2500
≤450
1.50
18
500
5.5
5.2
4×3200
3990×1650×1620
4
3200
≤450
1.50
14
500
5.5
6
4×4000
4700×1900×1800
4
4000
≤450
1.50
12
500
7.5
7.9
4×5000
5700×2100×2200
4
5000
≤450
1.50
10
800
7.5
13.5
4×6000
6700×2200×2310
4
6000
≤450
1.50
8
800
7.5
19
4×7000
7680×2600×2800
4
7000
≤450
1.50
6
800
11
25
6×2500
3200×1700×1700
6
2500
≤450
1.50
16
500
7.5
5.5
6×3200
3900×1700×1700
6
3200
≤450
1.50
14
500
7.5
6.6
6×4000
4700×1900×1700
6
4000
≤450
1.50
12
500
7.5
8.5
6×5000
5700×2100×2100
6
5000
≤450
1.50
10
800
11
16.8
6×6000
6700×2200×2200
6
6000
≤450
1.50
8
800
11
20
6×7000
7680×2800×2900
6
7000
≤450
1.50
6
500
18.5
29
8×2500
3200×1700×1700
8
2500
≤450
1.50
14
500
7.5
6.8
8×3200
3900×1700×1700
8
3200
≤450
1.50
12
500
11
7.5
8×4000
4700×1800×1700
8
4000
≤450
1.50
10
500
11
9.2
8×5000
5700×2250×2300
8
5000
≤450
1.50
8
800
15
18.5
8×6000
6700×2400×2300
8
6000
≤450
1.50
6
800
15
23
10×2000
2680×1800×1850
10
2000
≤450
1.50
14
500
13
7
10×2500
3200×1800×1700
10
2500
≤450
1.50
12
500
15
7.5
10×3200
3900×2000×1900
10
3200
≤450
1.50
10
500
18.5
8.5
10×4000
4700×2200×2100
10
4000
≤450
1.50
8
800
18.5
10.5
10×5000
5700×2200×2200
10
5000
≤450
1.50
6
800
18.5
20
10×6000
6700×2500×2450
10
6000
≤450
1.50
6
800
18.5
26
12×2500
3200×2150×2200
12
2500
≤450
1.40
11
600
18.5
11
12×3200
3900×2200×2300
12
3200
≤450
1.40
10
600
18.5
12
12×4000
4700×2200×2300
12
4000
≤450
1.75
8
800
18.5
14
12×5000
5800×2600×2800
12
5000
≤450
1.75
8
800
22
23
12×6000
6700×2700×2750
12
6000
≤450
1.75
5
800
30
33
12×8000
9100×3400×2900
12
8000
≤450
1.75
5
800
37
55
16×2500
3200×2400×2100
16
2500
≤450
2.50
8
600
18.5
12.4
16×3200
3900×2400×2100
16
3200
≤450
2.50
7
600
18.5
14.5
16×4000
4700×2500×2300
16
4000
≤450
2.50
6
600
22
18.5
16×6000
6700×3300×2350
16
6000
≤450
2.50
6
800
37
36
20×2000
2700×2100×2350
20
2000
≤450
2.50
6
800
30
13.6
20×2500
3200×2100×2600
20
2500
≤450
2.50
6
800
37
17
20×3200
3900×2350×2750
20
3200
≤450
2.50
5
800
37
20
20×4000
4800×2400×2750
20
4000
≤450
3.0
4
800
37
24
25×2500
3380×2580×2800
25
2500
≤450
3.0
5
800
37
21
25×3200
4180×2800×3100
25
3200
≤450
3.0
4
800
37
24
25×6000
6700×3400×2860
25
6000
≤450
2.50
2
800
37
50
30×2500
3650×3000×2850
30
2500
≤450
2.50
5
1000
45
27
30×3200
4350×3050×2900
30
3200
≤450
3.50
4
1000
45
33
30×4000
5100×3100×3200
30
4000
≤450
3.50
3
1000
55
41
